• ЗАКЛАДНАЯ ДЕТАЛЬ ФУНДАМЕНТА ЗФ-24/8/Д310-2,5-Б

ЗАКЛАДНАЯ ДЕТАЛЬ ФУНДАМЕНТА ЗФ-24/8/Д310-2,5-Б

ЗАКЛАДНАЯ ДЕТАЛЬ ФУНДАМЕНТА ЗФ-24/8/Д310-2,5-Б
цена за шт
14511.25 руб.
Опт:
14100.00 руб.
обновлено
06.03.2024
+7861 201 14 20

Задать вопрос о товаре
или
Добавьте в корзину
Наличие на складе:
в наличии

Описание и технические характеристики

Закладные детали для опор силовых опор СФГ

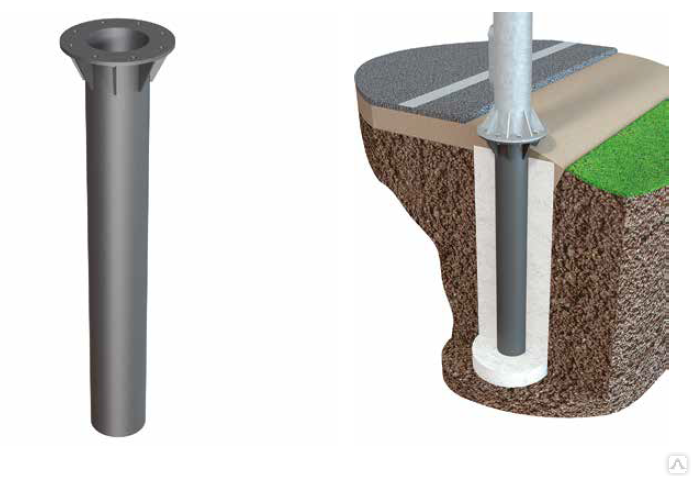

Основное назначение передача нагрузки от металлической опоры в фундаментный блок. Фланцевый закладной элемент является частью фундаментного блока. В пробуренное отверстие устанавливают закладную деталь, выравнивают по горизонтали и вертикали, если это предусмотрено армируют, и заливают бетоном. Опора соединяется с закладной частью фланцевым методом.

Закладная деталь - это электросварная прямошовная труба с приваренным к ней фланцем с отверстиями для крепления к стволу опоры. Покрытие выступающей части, битумная мастика.

При подборе закладной детали следует учесть: проект, технические и климатические условия, ветровую, снеговую, силовую, боковую нагрузки.

Для силовых опор изготавливают закладные детали с лючком для подземного подвода кабеля, так и без него.

Наименование фланцевой закладной детали

Глубина (мм)

Диаметр трубы (мм)

Диаметр фланца (мм)

Межцентровое расстояние (мм)

Масса (кг)

Крепеж

ЗФ-24/8/Д310-2,5-б

2500

219

400

310

120

М24

ЗФ-30/8/Д380-2,5-б

2500

273

500

380

160

М30

ЗФ-30/12/Д440-3,0-б

3000

325

550

440

210

М30

ВНИМАНИЕ!!!

Диаметр фланца и межцентровое расстояние между отверстиями, должны совпадать на опоре и закладной детали!!!
